Vixen Great Polaris GP-DX / GP-D2 Montierung Thomas Gade



Ein wenig Ehrfurcht darf mitklingen, wenn es um die Vixen Great Polaris geht, denn sie ist eine Legende und das Vorbild für zahlreiche, nahezu baugleiche Clones aus China, die für einen Bruchteil des Preises des Originals angeboten wurden/werden.

Die GP-DX von Vixen ist eine parallaktische Teleskopmontierung, die im Jahre 1990 auf den Markt erschien. Sie war der Nachfolger der Vixen SP-DX, die ihr sehr ähnlich ist. Die Vixen Great Polaris Montierungen gibt es in mehreren Ausführungen. Die Vixen GP-E ist grundsätzlich mit der Vixen GP identisch, wobei letztere bereits mit einem eingebauten Polsucher und anmontierten Teilkreisen ausgestattet ist. Daneben gibt es die Vixen-DX, die in einigen Bereichen etwas massiver gebaut wurde. Diese Montierungen werden mittlerweile weiß lackiert und ansonsten baugleich als Vixen GP2 und Vixen GP-D2 verkauft. Mit der Vixen GP wurde das Befestigen des Teleskops mittels einer Prismenschiene eingeführt. Inzwischen hat die GP-DX einen neuen Namen, nämlich GP-D2, und wird nicht mehr schwarz oder grün ausgeliefert sondern weiß. Die Vixen GP-Montierungen waren einige Jahre die populärsten Teleskopmontierungen für Amateure schlechthin. Später erschienen diverse Nachbauten auf dem Markt. Sie sind billiger und qualitativ nicht immer auf dem Stand des Originals.

Die großen Unterschiede zwischen einer Vixen GP und einer GP-DX liegen bei ihren Preisen und Gewichten. Die Vixen GP wiegt ohne Aufbau und Gegengewichte 3,9 kg, während die Vixen GP-DX bereits 8 kg auf die Waage bringt.

Man sagt der Vixen GP-DX nach, dass ihre Nachführung präziser sei. Wer rein visuell beobachtet, merkt das nicht. Anspruchsvolle Astrofotografen verwenden statt der schlichten Vixen Steuerung eine von Koch oder Boxdörfer, die Fehler kompensieren. Daher ist dieser Punkt eher unbedeutend.

Die DX-Klasse trägt etwas mehr. Wer deshalb beim Wechsel von einer preiswerten Vixen GP zur teuren GP-DX der großen Sprung erwartet, liegt falsch. Die Vixen GP reicht als Unterbau für ein kompaktes 8“ Teleskop mit 2“ Zenitspiegel und Binokular. Mehr passt aber nicht drauf. Die Vixen GP-DX trägt die Last etwas fester und erlaubt auch ein zusätzliches Leitrohr ohne die Montierung übermäßig zu belasten.

Zur Tragkraft der Montierungen gibt es unterschiedliche Angaben. In älteren Beschreibungen wurde sie für die Vixen GP mit 8 kg angegeben und für die Vixen GP-DX mit 11 kg. In moderneren Werbetexten trägt die Vixen GP schon 10 kg und die Vixen GP-DX bis zu 14 kg. Die Angaben zur Tragfähigkeit beziehen sich auf das Teleskopgewicht. Das Gegengewicht wird nicht mitgerechnet. Die Belastungsgrenze hängt aber nicht nur vom Gewicht ab sondern auch von der Länge der Teleskope und den Bedingungen beim Beobachten. Ein großer Tubus bietet dem Wind eine größere Angriffsfläche als ein kompaktes Teleskop. Zudem spielt der Hebel, also der Abstand zwischen dem Achsenkreuz und den Teilen am Teleskop, an denen beim Beobachten hantiert wird, eine bedeutende Rolle. Bei einem langen Teleskop, beispielsweise einem konventionellen Fraunhofer Achromaten mit 100mm Öffnung und 1500mm Brennweite, befinden sich der Fokussierer und das Okular weit vom Befestigungspunkt des Teleskops an der Montierung entfernt. Jede Handhabung daran bewirkt viel höhere Hebelwirkungen auf die Montierung als die gleichen Aktionen an einem kurz gebauten 8" Schmidt-Cassegrain Teleskop. Die höhere Belastung durch lange Teleskope führt zu kräftigeren Pendelbewegungen, die ausschwingen müssen.


Von modernen Montierungen in der gleichen Klasse unterscheidet sich die Vixen GP-DX in drei Punkten:

1. Man kann sie manuell nachführen. Das ist praktisch, wenn man auf eine stromabhängige Nachführung verzichten möchte. Optional können Motoren verwendet werden. Die Ausbaumöglichkeiten reichen von der einfachen Steuerung bis hin zu GOTO und Autoguiding.

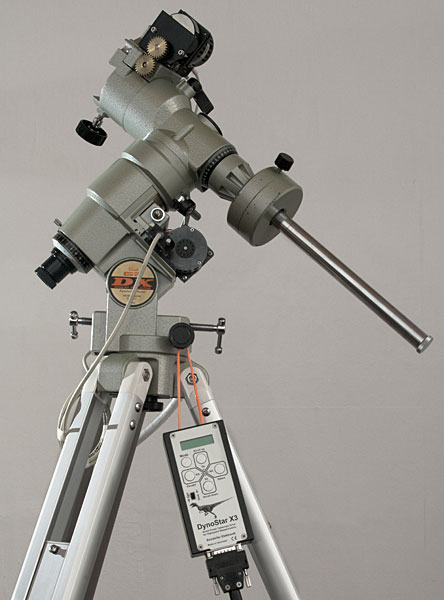

2. Die Motorisierung erfolgt über zwei Motoren, die an die Montierung geschraubt werden. Sie bedingen zwei Kabel von der Steuereinheit zu den Motoren, und ein Kabel zur Stromversorgung. In fortschrittlicheren Montierungen sind Kabel und Motoren im Montierungsgehäuse untergebracht und verursachen so weniger Kabelsalat.

3. Die Gegengewichtsstange kann nicht in die Montierung versenkt werden.

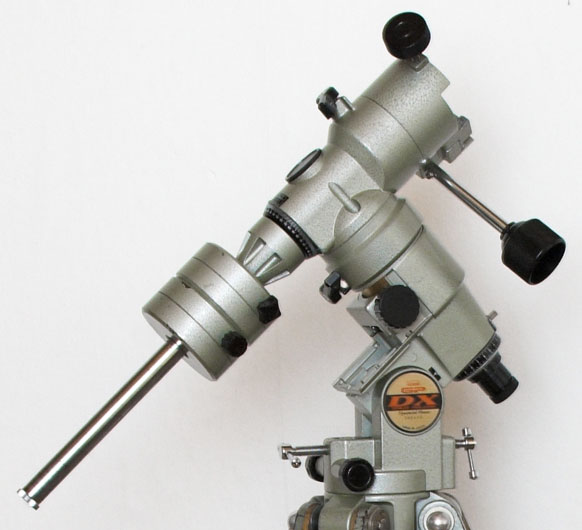

Diese Montierungen sind modular aufgebaut. Sie bestehen aus dem Achsenkreuz, an das eine Gegengewichtsstange geschraubt wird. Es gibt Gegengewichte in drei Größen (Gewichten), die einzeln oder in Kombination auf die Stange geschoben werden können. Die Deklinationsachse (DE-Achse) hat an einem Ende eine Schwalbenschwanzführung zur Befestigung des Teleskops. Der Polsucher ist ein kleines Fernrohr, das in die Rektaszensionsachse gesteckt wird. Es dient zur korrekten Ausrichtung der Montierung, die so aufgestellt wird, dass die Rektaszensionsachse (RA-Achse) parallel zur Erdachse verläuft. So kann man die Bewegung der Sterne durch die Erddrehung durch entgegengesetztes Drehen von nur einer Achse kompensieren.

Beide Achsen der GP Montierungen können per Hand oder mit Motoren bewegt werden. An jeder Achse gibt es eine Schiene zum Anbringen eines Motors. Man kann sich mit einem für die RA-Achse begnügen oder zusätzlich die DE-Achse motorisieren. Je nach Anspruch, Neigung und Geldbeutel sind unterschiedliche Möglichkeiten der Stromversorgung und Steuerung der Motoren adaptierbar.

Es gibt diverse Stative und Säulen für die GP-Montierungen. In Astronomie-Kreisen kursieren viele Tipps zur Modifizierung und Verbesserung der Montierungen und Stative.

Die hohe Qualität der Vixen GP Montierungen erkennt man vor allem an der Vielzahl der nahezu baugleichen Kopien, die von der Konkurrenz auf den Markt gebracht wurden. In den einschlägigen Foren wird behauptet, dass die originalen Vixen Montierungen besser sein sollen. Vor allem ist die Vixen GP relativ leicht und dafür erstaunlich stabil.


Kosmetisches Update. Die Vixen Great Polaris DX wurde farblich neu gestaltet und heißt nun Vixen Great Polaris GPD2.



Technische Daten

  GP-E (* = optional)
GP

GP-DX
Allgemein
Gewicht 4 Kilogramm 7 Kilogramm
Tragfähigkeit ca. 8 Kilogramm ca. 11 Kilogramm

RA-Teilkreis Unterteilung    * 10 Minuten 10 Minuten
DE-Teilkreis Unterteilung    *

Rektaszensionsachse
Außendurchmesser 36 mm 40 mm
Material Aluminium Stahl
Lagerung Gleitlager Gleitlager

Deklinationsachse
Außendurchmesser 35 mm 35 mm
Material Aluminium Stahl
Lagerung Gleitlager Gleitlager

Schneckenräder
Anzahl der Zähne 144 144
Außendurchmesser 74 mm 74 mm
Dicke 6 mm 6 mm
Material Aluminium Messing
Periodischer Fehler ca. 13 Bogensekunden ca. 7 Bogensekunden



Die Gewichtsangaben berücksichtigen nicht die Gegengewichte. Die Tragfähigkeit bezieht sich auf das Teleskop und ist stark von dessen Länge und Volumen abhängig. Hebelkräfte sowie die Anfälligkeit gegen Windstöße haben einen starken Enfluß auf die praktische Verwendungsfähigkeit. Die GP trägt bequem einen kurzen 8" (20 cm Öffnung) Schmidt Cassegrain von Meade oder Celestron, wird aber von einem langen 20 cm Newton überfordert. Ein 125mm Fraunhofer Refraktor in der heute üblichen Bauweise wird gut von der GP getragen. Ein 150mm Fraunhofer wird allenfalls von der Vixen GP-DX getragen.

Anwendungsbeispiel

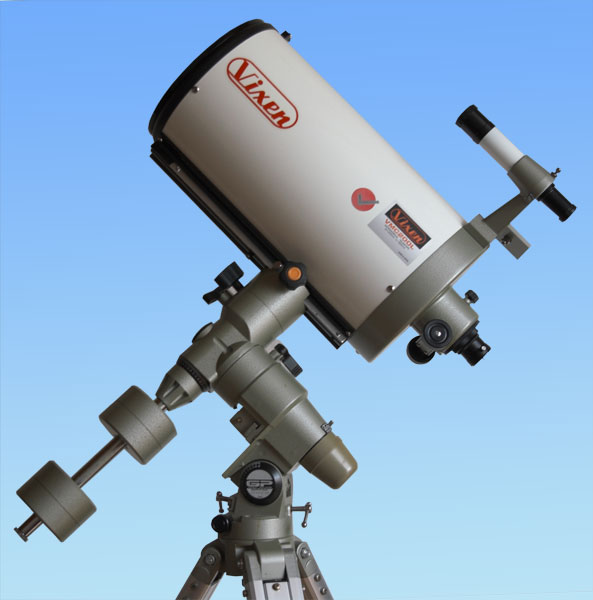

Hier sieht man ein Vixen VC200L auf einer Vixen GP. Der Tubus wiegt mit Zenitprisma und Okular ca. 7 Kilogramm und wird mit zwei mittleren Gegengewichten (je 2,8 Kilogramm) gut in Balance gehalten. Dies ist schon eine ordentliche Ausrüstung, mit der anspruchsvolle Astrofotografien gemacht werden können.




Vixen GP mit Vixen VMC200L (200mm Maksutov-Cassegrain)


Vixen GP

Fazit

Diese Montierungslinie von Vixen hat einen guten Ruf erworben. Für manchen Astronomen ist die Great Polaris ein langjähriges bewährtes Arbeitspferd, das noch lange nicht ausgetauscht werden muss. Wer keine hat und sich zeitgemäßt auf dem Markt orientiert, wird Alternativen finden, die je nach Nutzungsprofil geeigneter sind. Auf jeden Fall ist die Synta Skyscan HEQ5 einen Blick wert, wenn der Nutzer die GOTO Funktion und Autoguiding haben möchte und Wert auf eine hohe Tragkraft legt.

In Verbindung mit den kurzgebauten ED Refraktoren bis 100mm Öffnung ist die Vixen GP ohne Motorantrieb eine schöne Montierung, um manuell über den Himmel zu surfen.
