Die Firma Manfred Wachter Präzisionsmechanik-Optik aus Bodelshausen stellte in den 1960'er und 1970er allerhand gute Teleskope und Montierungen her, die in zahlreichen Sternwarten und Schulen, aber auch bei betuchten Amateurastronomen, zum Einsatz kamen. Zu den Klassikern, die gerne von Schulen beschafft wurden, gehörte das Pyramidenstativ mit der robusten Montierung Astronom II. Pyramidenstativ


Das Pyramidenstativ ist 1,71 Meter hoch, besteht aus Metall und wiegt ca. 29 kg.


An den Füßen befinden sich jeweils eine schwenkbare Rolle und eine Schraube zum Feststellen.


Oben hat das Pyramidenstativ einen Zapfen, auf den die Astronom II gesteckt wird. Er hat einen Durchmesser von 35mm.

Wer das Pyramidenstativ leichter und/oder kürzer haben möchte, kann die Metallbeine gegen stabile Kanthölzer austauschen. Das bedarf nur geringer handwerklicher Fähigkeiten.

Die Polachse ist motorisiert. während die Deklinationsachse nur über einen kleinen Drehbereich fein hin und her verstellt werden kann. Ist die Montierung korrekt ausgerichtet, reicht das, um bequem beobachten zu können.



Die Tragkraft der Astronom II ist beträchtlich. Auf dem Bild trägt sie einen Wachter 150mm Refraktor mit 1500mm Brennweite, der mit Schellen und okularseitigem Zubehör ca. 10kg wiegt. Trotz des relativ langen Hebels ist die Astronom mit dem Refraktor nicht überlastet.

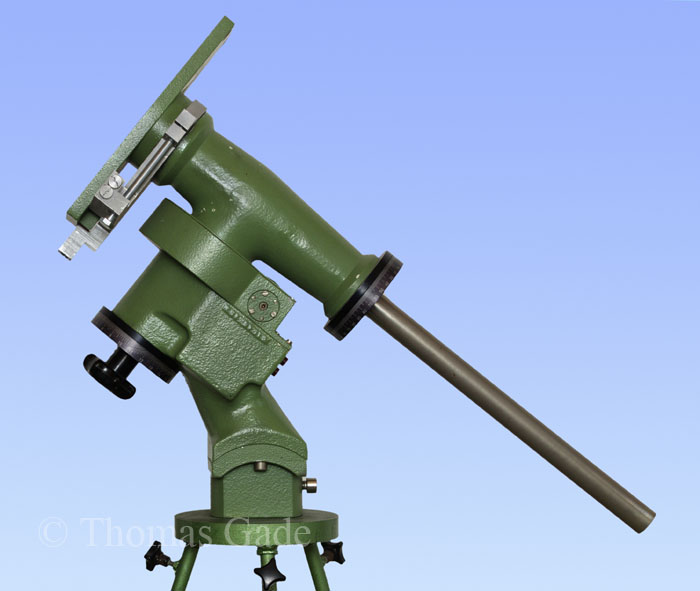

Diese parallaktische Montierung wurde von Wachter und Lichtenknecker als Astronom II angeboten und von Kosmos als Orion III. Die RA-Achse wurde mit verschiedenen Motoren angetrieben. Im Web gibt es Meldungen über Versionen für 12 Volt, 24 Volt und 220 Volt. Die dargestellte Montierung läuft mit 24 Volt Wechselstrom. Mit der Stange für das Gegengewicht wiegt das Achsenkreuz 15 kg.

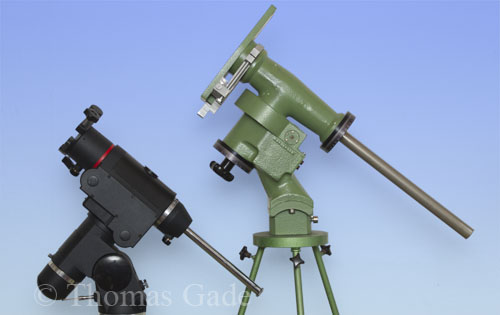

Die Wachter Astronom-II hat eine massive konische RA-Achse mit 40/48 mm Durchmesser. Hier ist sie neben einer HEQ5 Montierung zu sehen, einem modernen chinesischen Version der gleichen Gewichtsklasse.



Die Polachse der Astronom II ist geneigt und kann zur präzisen Ausrichtung einige Grade nach oben und unten verstellt werden. Dazu sind zwei Feststellschrauben zu lösen.

---
